實驗室設計基本原則，你的實驗室合格嗎？
在構建專業實驗室的過程中，構建的部分很重要，包括實驗室的定位和規劃，是整個實驗室建設的基礎和靈魂。實驗室計劃包括實驗室建筑計劃和實驗室技術計劃兩個方面。實驗室建筑規劃包括建筑外觀、風格、高度、園區布局等。
檢驗檢疫實驗室設計比土建設計的構造先于建設，只有構造清楚，才能開始建設。通過專業手段具體實現抽象構想的過程，包括實驗室的設計、設置、調整、維護、升級等。目前我國對實驗室建設沒有相關的建筑規范，所以很多實驗室在土建設計階段，并沒有充分考慮實驗室對建筑的特殊要求。正確的實驗室建設流程是先進行實驗室工藝設計，然后在滿足實驗室工藝要求的前提下進行實驗室土建設計。這要求建設部門咨詢專業實驗設計者，在項目土建設計階段及時介入。最好帶土建設計師去其他單位的實驗室，加深認識。

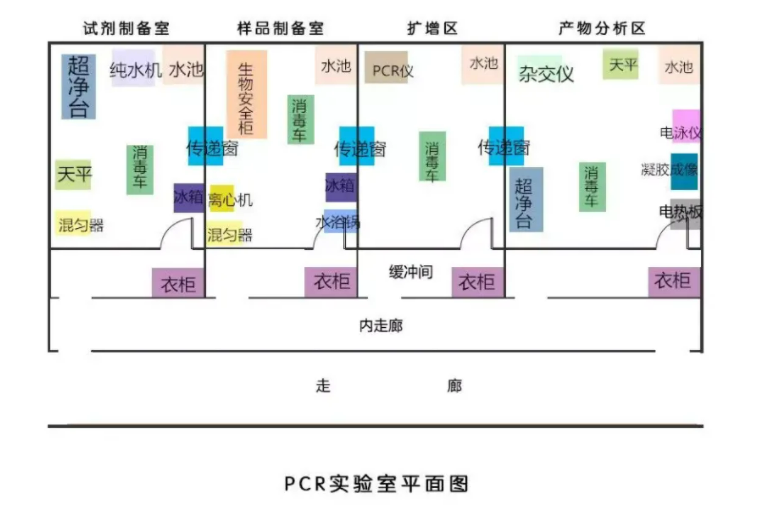

實驗室平面布局，實驗室平面布局是實驗室設計的基礎，只有根據功能分區和工作流程的需要制定相應的平面布局計劃，才能確保后續的水、電、風等專業設計，可以說是牽著頭動全身。因此，平面布局設計階段應盡可能詳細考慮工作和發展需求，合理布局空間，盡可能優化整合。除了布局優化和儀器設備擺放位置設計外，還要充分考慮人員流動和物品流動的方向是否符合工作要求。
例如，為了避免實驗者頻繁奔跑，前處理室應與設備室在同一樓層的氣瓶室應與氣相色譜儀、氣質聯用儀等設備在同一樓層盡量最大化單層面積，避免樓層過多，各樓層應設置洗滌室、樣品室，充分利用空間的生物安全室應合理配置清潔區、半清潔區、污染區，避免交叉污染。
供排氣系統實驗室供排氣系統是實驗室設計和建設過程中規模最大、影響最廣的系統之一。
排氣系統是否完善直接影響實驗室環境、實驗人員健康、實驗設備運行維護等。通排風系統完善的實驗室應該是環境和諧、安全、健康的工作場所。實驗室噪聲、房間通風次數、壓差、通風柜有毒氣體殘留等都是值得關注的問題。
此外，樣板房和試劑室還應考慮通風設備，以免樣板帶來的異味影響環境。現代實驗室應設計新風系統。通風柜前方的新風口散流器應采用可調節方向的活動室百葉窗設計，以避免冬季和夏季外部冷熱空氣直接影響操作者。
消防系統的實驗室是一個特殊的環境，對消防的要求比普通辦公大樓高得多。
實驗室的設計應根據實驗室的具體情況(設備投資和技術特征、實驗技術要求、樣品和試劑的貯藏種類、實驗室建筑物的特征等)采用不同的消防措施保障實驗室的消防安全。精密儀器室和無菌室、配電室、不間斷電源室，消防不能采用自動淋浴裝置，應采用氣體滅火裝置，以免自動淋浴裝置損壞儀器設備，破壞清潔環境。
排水系統排水系統管道應耐酸堿腐蝕和有機試劑溶解材質，不應采用PPR或其他材質，不應采用普通PVC管材，同時應根據污水性質、流量、排放規則，根據室外排水條件確定方案。由于大型實驗室的下水管道復雜，應采取必要措施，以避免管道堵塞和泄漏。
例如，養成良好的用水習慣，放置過濾器，設置存水彎頭，彎頭以45°角連接。集中供水系統成本高，水質不穩定，不推薦使用。為了避免二次污染，可以采用感應式水龍頭，缺點是容易損壞。
為了美觀，熱水器可以使用內置的即熱電熱水器。
配電系統實驗室配電系統是根據實驗儀器和設備的具體要求，經過專業設計人員綜合多方面因素設計完成的，與普通建筑大不相同。實
驗室設備對電路的要求很復雜，不像普通人認為的那樣，只要滿足最大電壓和最大電力的要求就可以了。
事實上，許多儀器對電路有特殊要求(如靜電接地、斷電保護、等電位連接等)。配電系統的設計不僅要考慮現有的設備狀況，還要考慮實驗室數年的發展計劃，充分考慮配電系統的預約問題和將來的電路維護等問題。
為了保證電力的可靠性，還應考慮UPS或雙線設計，UPS電源的容量應符合實際需求，保證一定能擴大區間，滿足未來發展的需要。弱電系統實驗室的弱電系統主要包括電話、監視、門禁、網絡等，弱電系統具有預設后不能變更的特能像強電線路那樣隨意變更。
例如，網絡接口應與墻壁并列，高度應高于實驗臺，以便將來使用。儀器室應預留足夠的網絡接口，不采用地面插入形式，應預留足夠長的線頭，以便儀器臺在安裝時與臺面網絡接口連接。走廊長的話，可以在遠端預約電話線，工作時打電話很方便，無菌室內外隔音效果好，所以預約對話電話，交流很方便。門禁系統應設置在各層實驗室的主入口或其他需要控制出入的地方。
空調系統空調系統不僅要控制實驗室的溫濕度，還要配合實驗室的換氣系統，真正有效地保證實驗室的溫濕度和房間壓差，使人員和精密設備具有良好的工作環境。實驗室所在的大樓整體采用中央空調時，必須進行區域、時間段的模塊管理，以免加班時不能正常使用空調而影響設備的檢測性能。

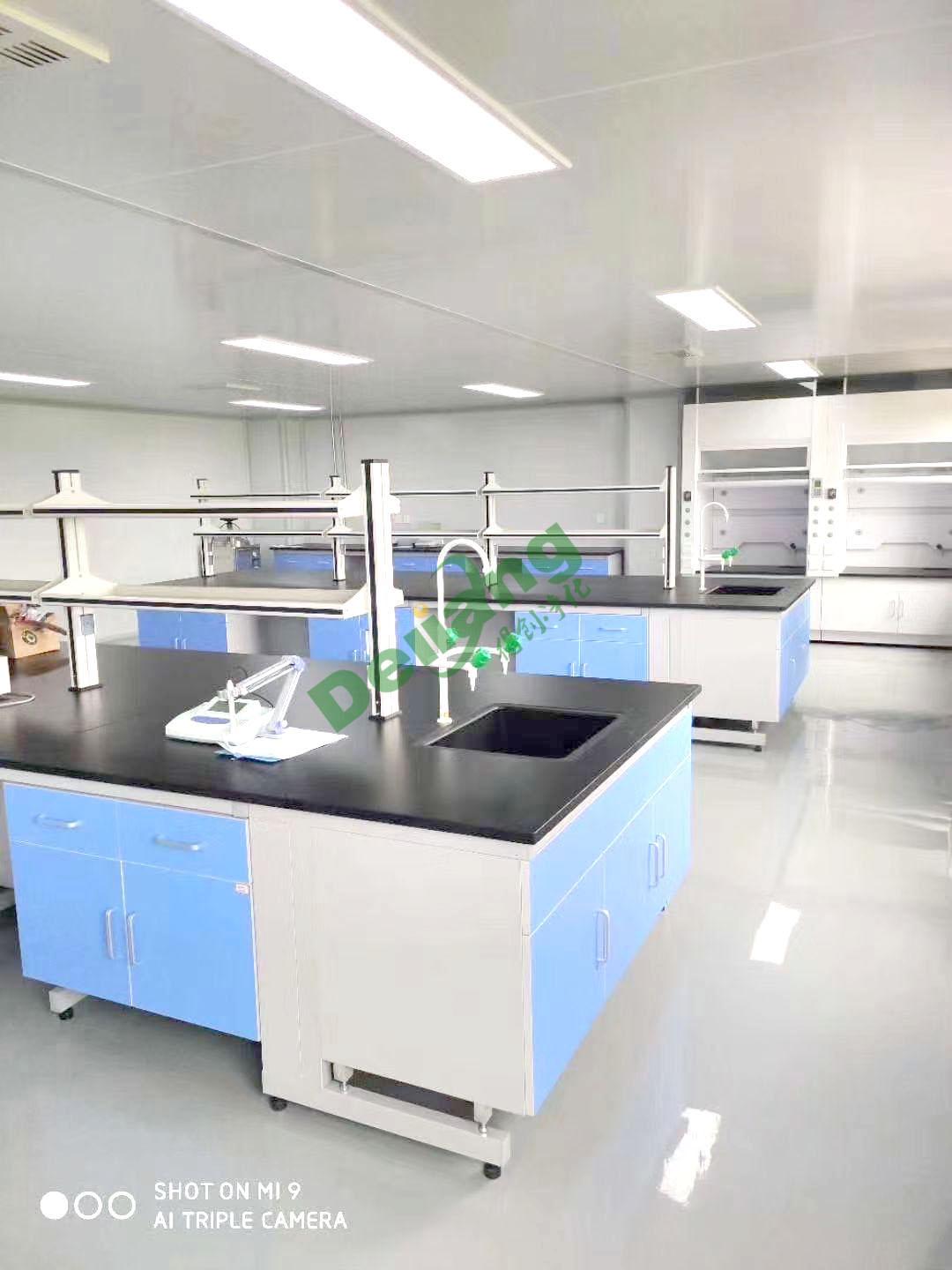

中央空調管線布局應結合實驗室通排風管道設計，避免施工時交錯重疊，影響層高。在極端天氣情況下，應保證樣板房、氣瓶房、超低溫冰箱房、精密儀器房、UPS房等對溫度要求較高的區域保持24小時恒溫調節。實驗室家具實驗室家具的選擇首先要考慮能夠充分滿足工作，主要涉及桌面材質、柜體結構和材質、顏色組合等因素。例如，前處理室應采用耐酸堿的陶瓷桌面、儀器室應采用理化桌面等。
柜臺結構主要分為鋼木、鋁木、全鋼三種，實驗柜臺支架分為c形、回形，必須根據各部門的需要決定。各房間柜臺的布局、種類、數量也要充分考慮。邊緣柜臺、中央柜臺、高柜臺、吊柜等組合，以免日后工作不便。另外還要考慮一些細節，比如電腦的位置合理配置，避免日后使用不便。
